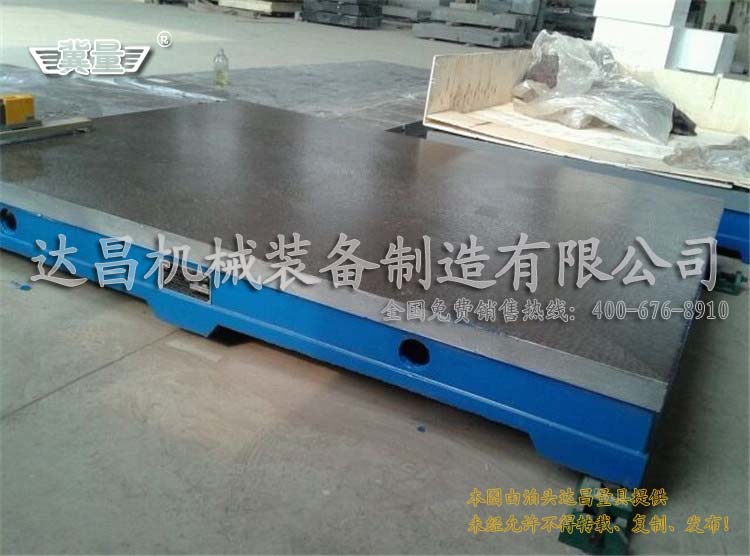

鑄鐵劃線平臺是用HT200材制鑄造成的，HT200屬于灰口鑄鐵，是使用機鐵配料后鑄造而成的。加工步驟：按實際要求繪制圖紙—做消失模型—鑄造—清砂—回火—機床加工—人工刮研—外觀處理。鑄鐵劃線平臺的結構跟它的精度也有著密切的關系，劃線平臺一般要求精度要高，精度要穩定。在設計劃線平臺的時候我們不僅需要按照承重來計算平臺的板厚，還需要根據比例對筋邦進行設計。像一塊承載是2噸的劃線平臺，我們面板厚度設計為40mm那么它邦厚度就不能低于30mm，筋的厚度不能低于20mm。假如把邦設計成20，筋設計成15，那么整體的結構就會不好，這樣做出來雖然板厚的厚度夠了，但是筋邦薄，雖然成本上面減少了，但是后期有可能變形，變形后精度就會出現問題，對使用造成影響。在設計鑄鐵劃線平臺的時候，我還要根據人體工學，對高度進行設計。像工人蹲著使用那么底部配調整墊鐵即可；坐著使用就需要配支架，支架加平臺的總高度控制在800mm左右；站著使用的情況下，就應該對調平支架進行加高，像鑄鐵劃線平臺的高度是200的情況下，那么支架就需要做成800或以上的高度。
